実機の液晶に映したまま、その映像を PC に出せます。
配信・録画のために作られた、液晶 HDMI 化システム「ルビドス」です。

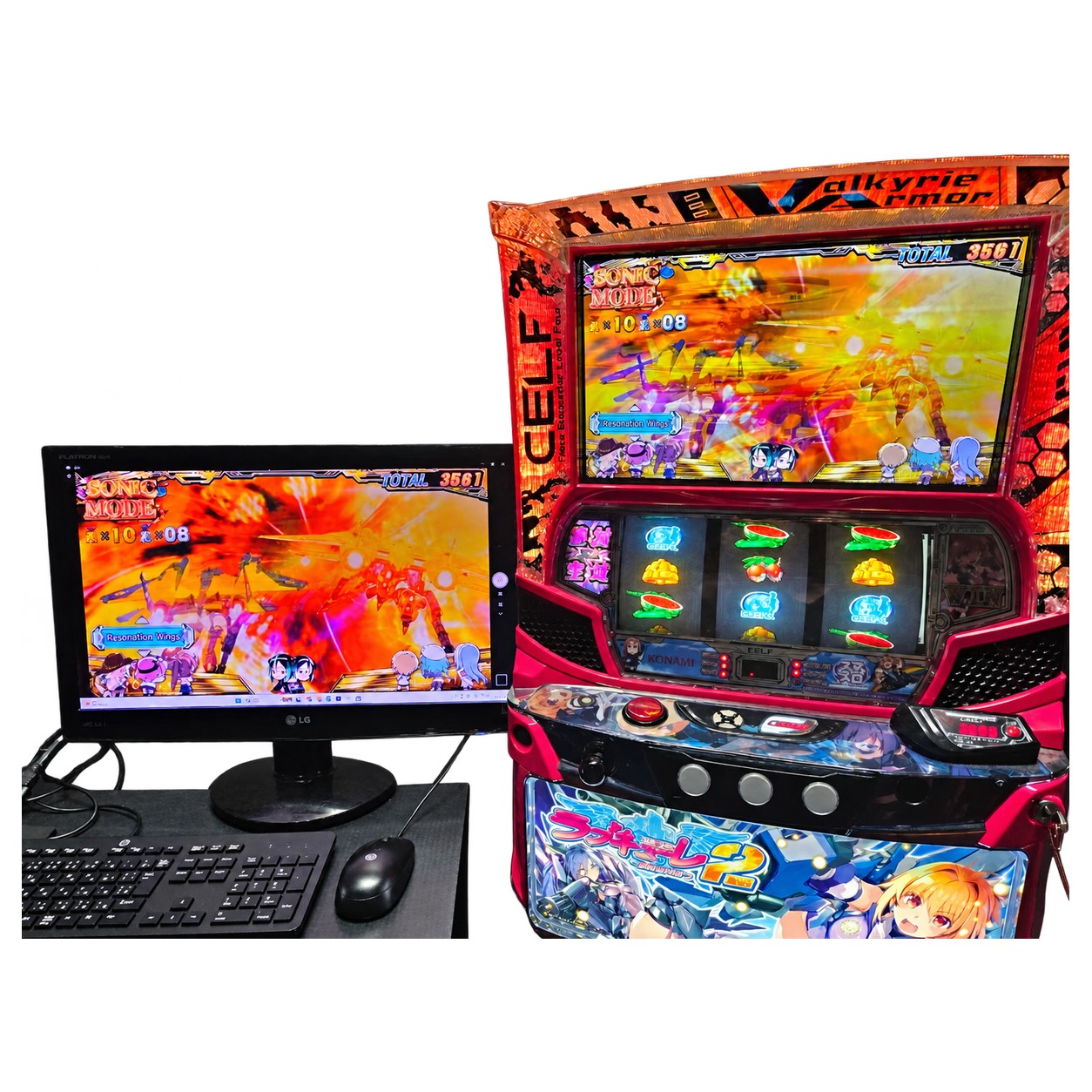

実機の液晶に映っている映像が、そのまま横のPCモニターにも同じように映っている様子

実機の液晶はそのまま。同じ映像が PC にも映ります（当社で取り付けた実例）

カメラで画面を撮るのではなく、実機の中の映像信号そのものを取り出します。ですから、手ブレも映り込みもなく、実機の画面がそのままの画質で PC に届きます。

できること・できないこと

映像	出せます。実機の液晶に映したまま、同じ映像を HDMI で PC に出力します。
音声	出せません。HDMI から出るのは映像だけです。音は実機から出る音をマイクで拾うなど、別の方法をご用意ください。
実機の画面	消えません。実機の液晶はこれまでどおり映ります。
つなぎ先	付属の USB キャプチャを PC に挿すだけです。

仕組み

実機の映像基板から出ている信号を、ルビドスの基板が受け取って2つに複製します。
片方はこれまでどおり実機の液晶へ。もう片方を HDMI の形に変換して外に出します。
この「複製」をしているので、実機の画面を消さずに、外にも映像を出せるわけです。

セット内容

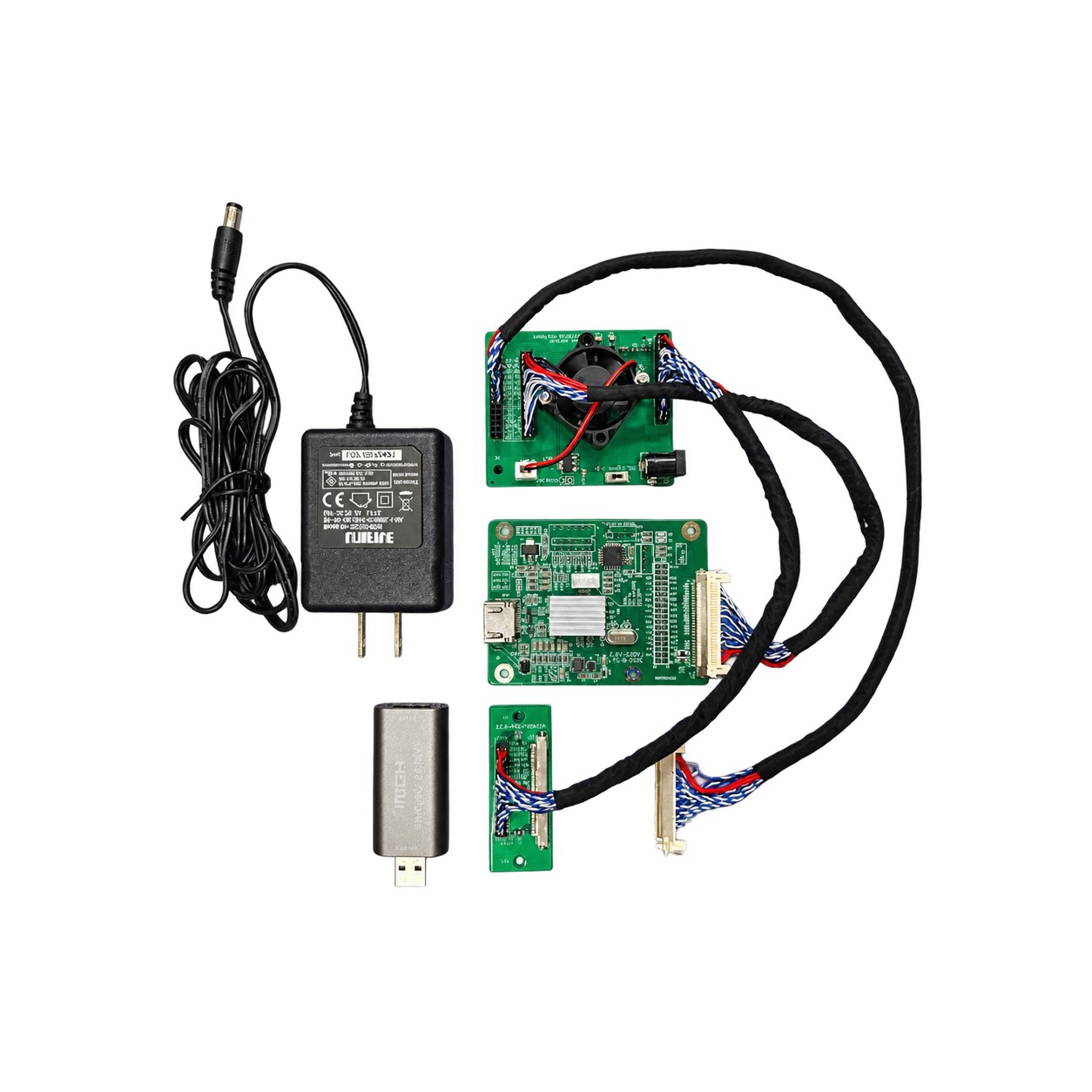

ルビドス一式。メイン基板、HDMI変換基板、接続ケーブル、ACアダプター、USB接続のHDMIキャプチャ

一式（機種により構成が変わります）

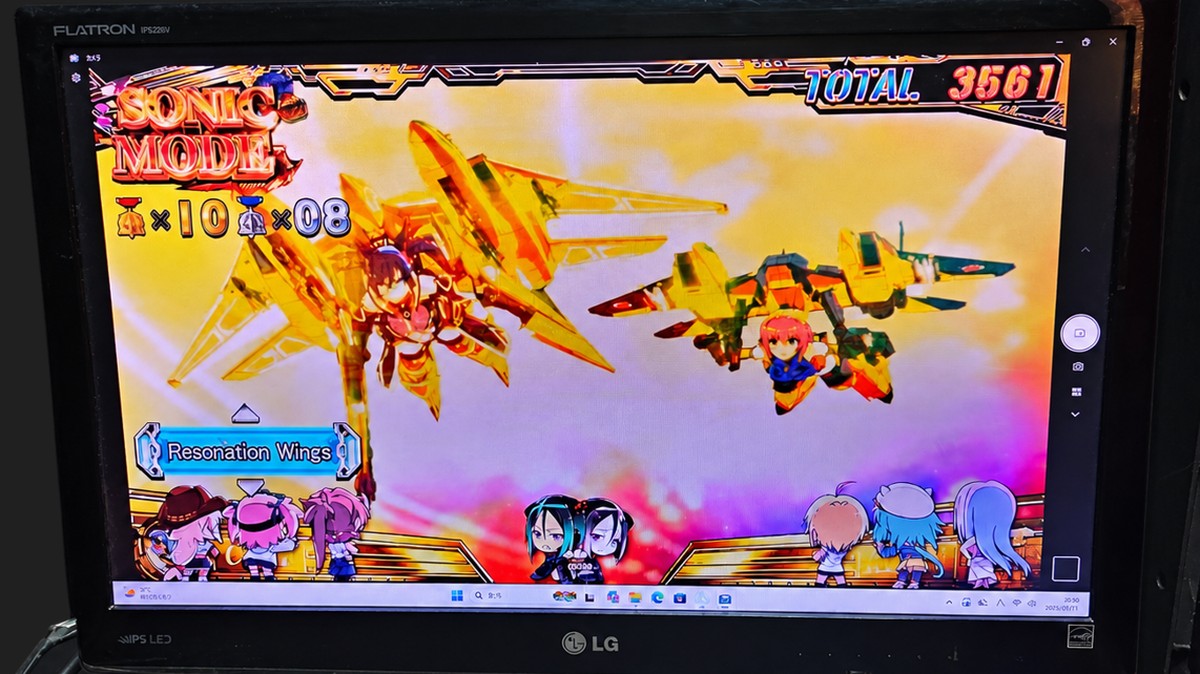

PC に映ったところ

メイン基板（映像信号を複製します。発熱があるため冷却ファンを標準で載せています）
HDMI 変換基板（HDMI の形に変換して出力します）
接続ケーブル一式
AC アダプター
USB 接続の HDMI キャプチャ（PC に挿して使います）

キャプチャは付属のものをお使いください。

HDMI は機器どうしの相性があり、同じ 1080P でも組み合わせによっては映らなかったり、映像が乱れたりします。動作を確認しているのは付属の USB キャプチャだけです。お手持ちのキャプチャボードでの動作は保証できません。

取り付け

実機の中に基板 2 枚を追加し、コネクタを 1 つ差し替える作業です。実機を改造して穴を開けるようなことはありません。

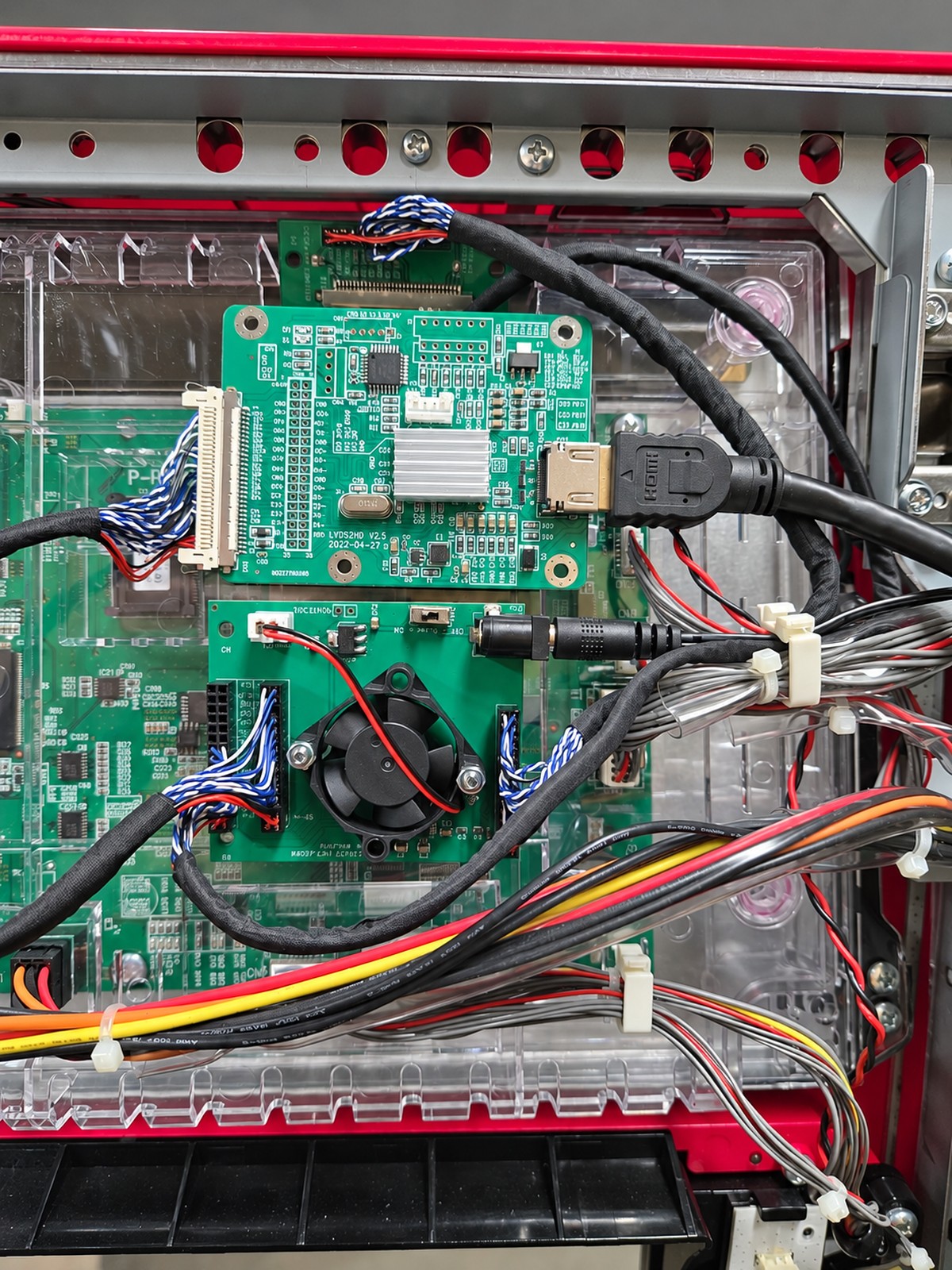

取り付けた状態（基板2枚とHDMIケーブル）

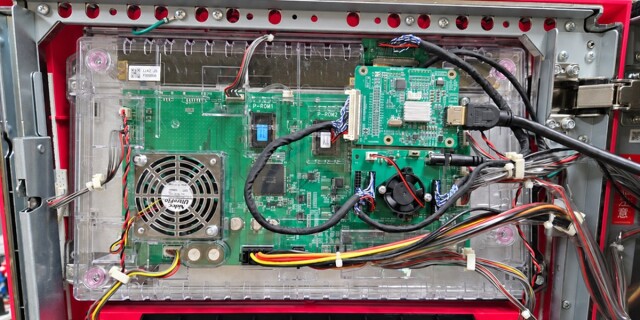

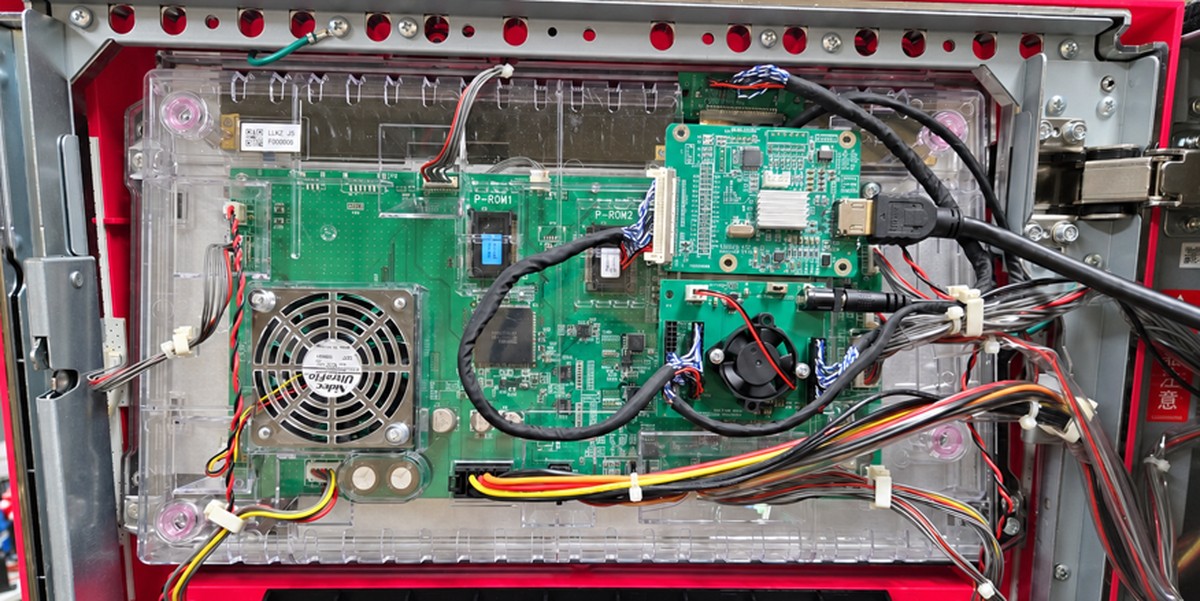

液晶ユニット裏に収まります

実機と同時にご購入の方	当社で取り付けてお届けします。届いたら PC につなぐだけです。
ルビドスのみご購入の方	基板一式をお送りします。取り付けはお客様で行っていただきます。実機を開けて配線を扱う作業です。ご不安な場合は、実機と一緒のご購入をおすすめします。

対応する筐体

動作が確認されている筐体は、次のとおりです。☆の数は取り付けのむずかしさを表します（☆☆☆ ＝むずかしい）。

※ 表は横にスクロールできます。

メーカー名	筐体名（通称）	動作確認済みの機種	取り付け難易度
高砂（or KPE）	旧メビウスター筐体（型式1）	スカイガールズ1	☆☆☆
高砂（or KPE）	旧メビウスター筐体（型式2）	防空少女ラブキューレ	☆☆☆
コナミ	新メビウスター筐体	マジカルハロウィン7、ToT、ガールズケイリン、ボンバーガール	☆☆☆
平和	アタックビジョン（新）（上パネル／下パネル）	ガールフレンド（仮）、35試験小隊、弱虫ペダルなど	☆
オーイズミ	Xechs筐体	1000ちゃん、閃乱カグラ	☆
ダクセル	－	ミルキィホームズTD	☆
七匠	全面液晶筐体	ロードオブヴァーミリオン、ロードオブヴァーミリオン Re:	☆☆ ※1
ユニバーサル	－	魔法少女まどかマギカ2	☆
サミー	ビキニ筐体	楽園追放、ファム	☆☆

※1 七匠の全面液晶筐体は、機種により取り付け方法が変わるため個別のご相談となります。
※2 ☆☆☆の筐体は取り付けがむずかしいため、実機と一緒のご購入（当社で取り付け）をおすすめします。
※3 上の表は動作が確認されている筐体です。当社で取り付けた機種は、下の「当社での取り付け実績」をご覧ください。

ご注文時に、お使いの機種名をご記入ください。

どの筐体に取り付けるかで部品の構成が変わります。ご注文時の備考欄に機種名をお知らせください。確認のうえ、こちらからご連絡いたします。

上に挙げた筐体でも、機種によってはお受けできない場合があります。その際はご注文をキャンセルさせていただきます。同じ筐体の機種であれば、同じ構成で取り付けできます。
