新商品のご案内です。
実機の液晶に映っている映像を、そのまま HDMI で PC に出せます。
「液晶HDMI化システム ルビドス」の販売を開始しました。実機の画面を配信や録画に使いたい方のための商品です。
カメラで撮るのとは、何が違うのか
実機の画面を PC に取り込む方法として、ウェブカメラなどで画面を撮る方法があります。手軽な反面、どうしても次のことが起きます。
- 手ブレや、カメラの位置ずれ
- 部屋の照明の映り込み
- 画面の反射

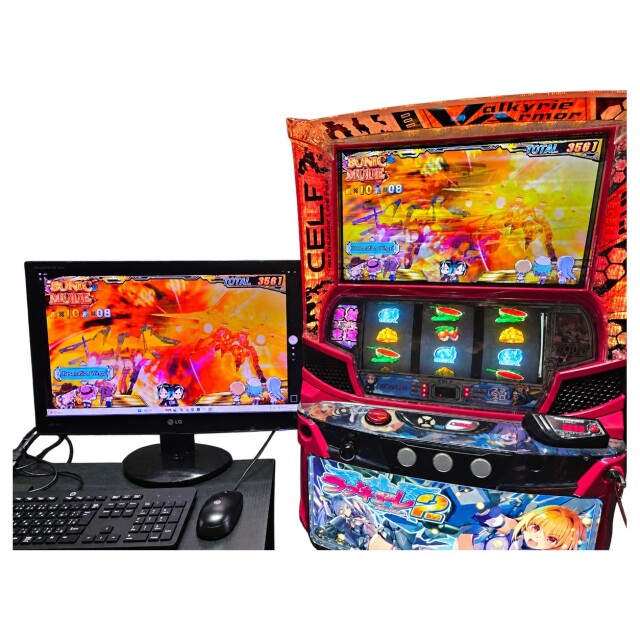

ルビドスは、カメラで画面を撮るのではありません。実機の中を通っている映像信号そのものを取り出して、HDMI の形で PC に届けます。撮影ではないので、手ブレも、照明の映り込みも、画面の反射も起きません。実機の画面が、そのままの画質で PC に映ります。
仕組みは「複製」です。実機の映像基板から出ている信号をルビドスの基板が受け取り、2つに複製します。片方はこれまでどおり実機の液晶へ、もう片方を HDMI の形に変換して外へ出します。ですから実機の液晶は消えません。これまでどおり映ったままです。

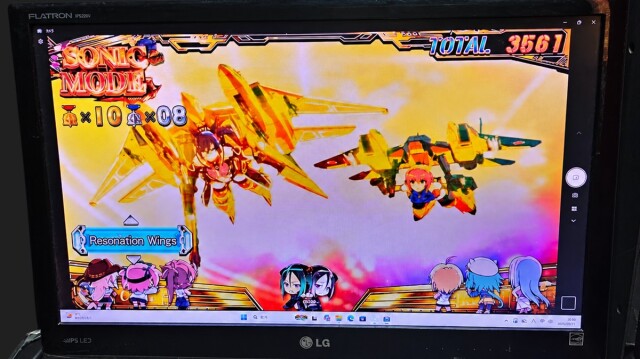

PC 側は、付属の USB キャプチャを挿すだけです（キャプチャ＝映像を PC に取り込むための機器です）。
先に、できないことをお伝えします
お買い求めいただいてから「思っていたのと違った」となっては申し訳ありませんので、できないことを先に書きます。
音声は出ません
HDMI から出るのは映像だけです。ルビドスの基板から音声は出ません。
ただし、別売の「A-コンバーター」を取り付けていただくと、実機の音を PC へ出せます（12,800円・税込〜）。A-コンバーターには 4ch・8ch や音質を調整できるものなどいくつか種類がございますので、お手持ちの実機にどれが合うかは、ご購入前にお問い合わせください。
動作を確認しているのは、付属の USB キャプチャだけです
HDMI は機器どうしの相性があり、同じ規格でも組み合わせによっては映らなかったり、映像が乱れたりすることがあります。お手持ちのキャプチャボードでの動作は保証できません。付属の USB キャプチャをお使いください。
取り付ける筐体によって、部品の構成が変わります
筐体ごとに中の造りが違うため、同じルビドスでも入る部品が変わります。そのためご注文時に、お使いの機種名を備考欄にご記入いただく必要があります。確認のうえ、当社からご連絡します。対応できない機種の場合は、ご注文をキャンセルさせていただくことがあります。

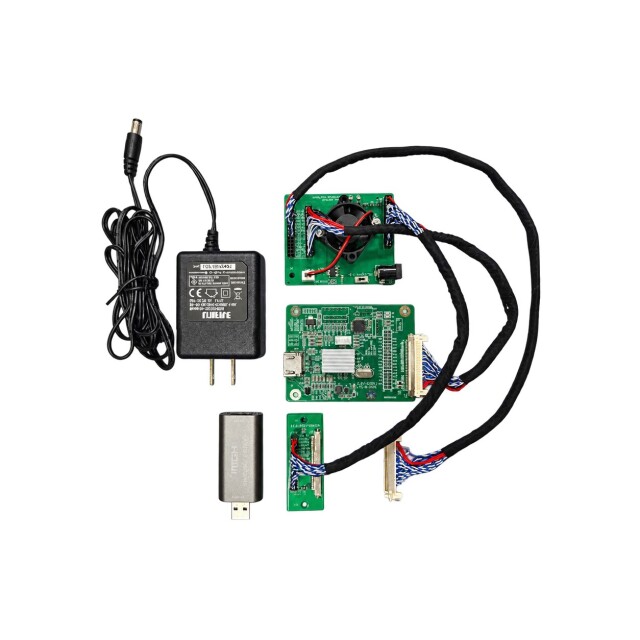

セット内容
- メイン基板（映像信号を複製します。発熱があるため、冷却ファンを標準で搭載しています）
- HDMI 変換基板（HDMI の形に変換して出力します）
- 接続ケーブル一式
- AC アダプター
- USB 接続の HDMI キャプチャ（PC に挿して使います）
※機種により構成が変わります。
取り付けについて

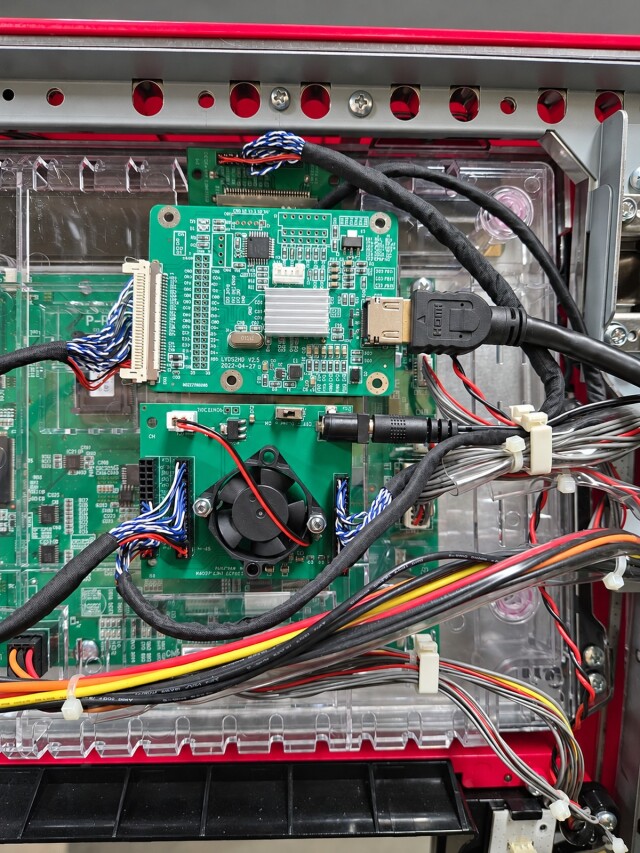

作業の中身は、実機の中に基板を2枚追加し、コネクタを1つ差し替えることです（コネクタ＝配線をつなぐ差込口のことです）。

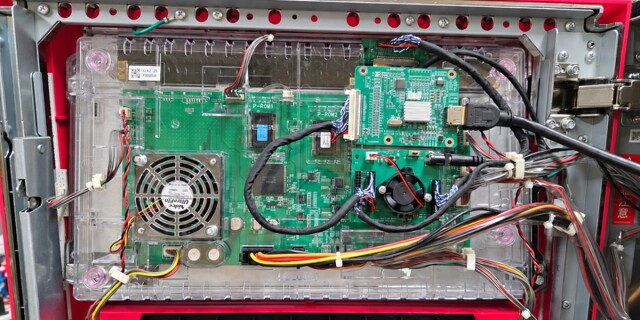

実機に穴を開けるような改造はしません。基板は液晶ユニットの裏側に収まります。
取り付けは、ご購入のしかたで変わります
| 実機と同時にご購入の方 | 当社で取り付けてお届けします。届いたら PC につなぐだけです。 |
|---|---|
| ルビドスのみご購入の方 | 基板一式をお送りします。取り付けはお客様で行っていただきます。 |
単品でのご購入の場合は、実機を開けて配線を扱う作業になります。ご不安な場合は、実機と一緒のご購入をおすすめしています。
動作が確認されている筐体
☆の数は取り付けのむずかしさです（☆☆☆ ＝ むずかしい）。
| 筐体 | 動作が確認されている機種 | 難易度 |
|---|---|---|
| 高砂（または KPE）／旧メビウスター筐体（型式1） | スカイガールズ1 | ☆☆☆ |
| 高砂（または KPE）／旧メビウスター筐体（型式2） | 防空少女ラブキューレ | ☆☆☆ |
| コナミ／新メビウスター筐体 | マジカルハロウィン7、ToT、ガールズケイリン、ボンバーガール | ☆☆☆ |
| 平和／アタックビジョン（新）（上パネル・下パネル） | ガールフレンド（仮）、35試験小隊、弱虫ペダル など | ☆ |
| オーイズミ／Xechs 筐体 | 1000ちゃん、閃乱カグラ | ☆ |
| ダクセル | ミルキィホームズTD | ☆ |
| 七匠／全面液晶筐体 | ロードオブヴァーミリオン、ロードオブヴァーミリオン Re: | ☆☆（個別のご相談） |
| ユニバーサル | 魔法少女まどかマギカ2 | ☆ |
| サミー／ビキニ筐体 | 楽園追放、ファム | ☆☆ |
☆☆☆の筐体は取り付けがむずかしいため、実機と一緒のご購入（当社で取り付け）をおすすめします。
七匠の全面液晶筐体は、機種により取り付け方法が変わるため、個別のご相談とさせていただいています。
上の表に無い筐体については、可否をこの場でお答えできません。まずはお問い合わせください。
※商品ページに掲載している取り付け写真は、当社で「防空少女ラブキューレ2 〜極限の共鳴〜」（スマスロ）に取り付けたときのものです。上の表にある「防空少女ラブキューレ」とは別の機種ですので、お間違えのないようご注意ください。
ご注文時に、機種名をご記入ください
くり返しになりますが、大切なところなのでもう一度お伝えします。
ご注文時に、お使いの機種名を備考欄にご記入ください。筐体によって入る部品が変わるため、機種名が分からないとお送りする一式を決められないからです。ご記入いただいた内容を確認のうえ、当社からご連絡します。
対応できない機種の場合は、ご注文をキャンセルさせていただくことがあります。ご購入前にご不明な点があれば、お気軽にお問い合わせください。
価格とご購入
液晶HDMI化システム ルビドス 55,000円（税込）
実機の画面を、撮るのではなくそのまま取り出す。配信や録画で画面をきれいに見せたい方に、使っていただきたい商品です。音声が出ないこと、動作を確認しているのが付属の USB キャプチャだけであることを踏まえたうえで、ご検討ください。
