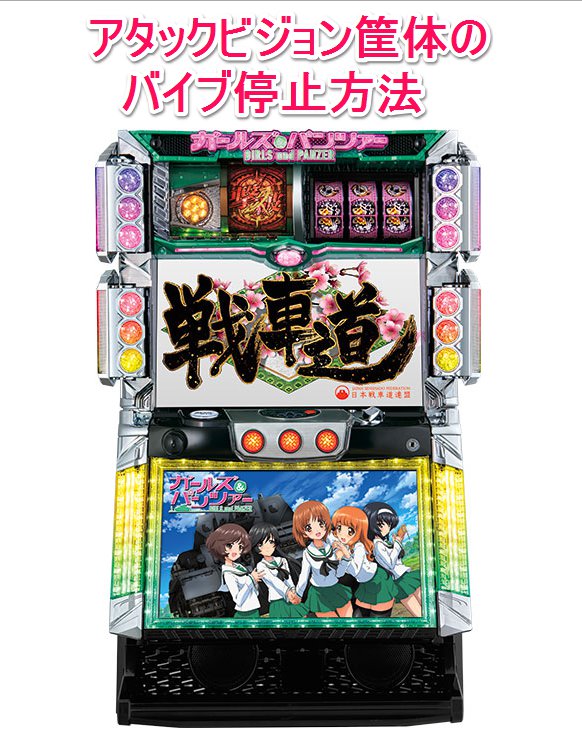

Q、オリンピアの戦国乙女2・ガルパン筐体(アタックビジョン)のバイブ停止方法を教えてください。

By | 2016年8月15日

Q、オリンピアの戦国乙女2・ガルパン筐体(アタックビジョン)のバイブ停止方法を教えてください。

A、オリンピアのアタックビジョンのバイブ停止はバイブのコネクターを抜いてやる必要がございます。
もう少し簡単に停止できる方法もあると思いますが、とりあえず、現状分かる停止方法をご説明いたします。

スクリーンショット_081516_095250_PM

①図のようにドア内側の囲んでいるところのコネクターを抜いてください。
上側の基板はコネクター7本。下側の基板はコネクター5本抜きます。
合計12本のコネクターを抜きます。
コネクターを抜く際にはツメをしっかり押さえて抜いてください。
無理やり引っ張ると壊れますので、お気を付け下さい。

スクリーンショット_081516_085732_PM

②〇で囲んでいるところのネジを外してください。合計8本ネジを抜いていただくようになります。
シリンダーもネジを抜いた際にシリンダーごと外してください。

スクリーンショット_081516_091605_PM

スクリーンショット_081516_091857_PM

スクリーンショット_081516_092212_PM

シリンダー部分のプラスチックカバーを外した際に、
〇で囲んでいる黒色のコネクターも抜いてください。

順序的には
シリンダーのプラスチックカバーを外す

〇で囲んだネジを8本抜く

シリンダーを外す

シリンダー下部の黒色のコネクターを抜くの順序がいいと思います。

これで、下部全面ユニットが分離されます。

スクリーンショット_081516_092505_PM

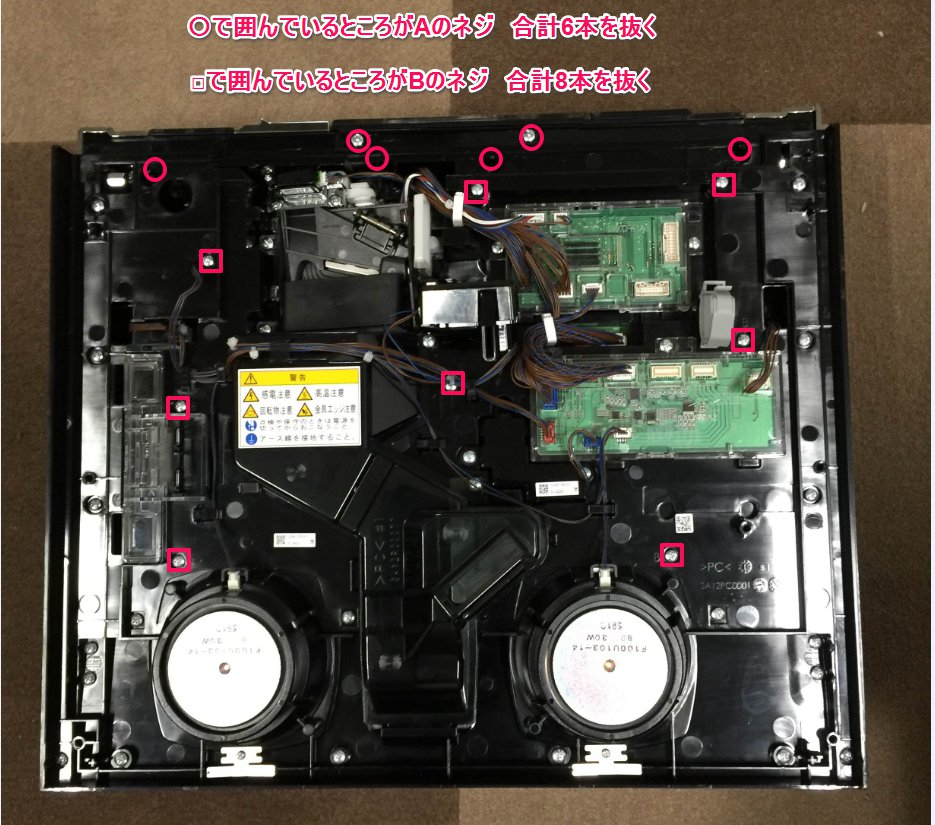

③ユニットをそっと倒して、〇で囲んでいるところのネジを抜いていきます。
ネジの横のプラスチック部分にAとBの文字が刻印されてるところのネジを抜きます。画像の〇で囲んでいるところがAのネジです。合計6本あります。
画像の□で囲んでいるところがBのネジです。合計8本あります。
これを抜きます。
スクリーンショット_081516_094142_PM

④AとBのネジ 合計14本を抜くと液晶部分が分離できるようになりますので、分離させます。

スクリーンショット_081516_094616_PM

⑤〇で囲んでいるところの2ピンコネクターを抜くことでバイブを停止することができます。

スクリーンショット_081516_094736_PM

あとは元通りに組み戻してください。

ちょっと面倒なので、もっと手軽は方法を考えます!

あまりバラスのが得意でない方にはおすすめできませんので、

無理をなさらないように判断お願いいたします。
